HC-49U

封裝規格[mm]: 11.05 * 4.65
頻率范圍[MHz]: 1.8432 - 100
常溫頻差[10^-6@+25℃]: ±10 - ±30
工作溫度范圍: -20 - +70, -40 - +85
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • 額定頻率范圍：1.8432Mhz~100Mhz；
  • 外部尺寸規格：11.05*4.65*13.2 MAX
  • 諧波次數：基頻、三次泛音

產品應用

  • 機頂盒；
  • 時鐘；
  • 網絡適配卡；

介紹

星通時頻HC-49U無源插件晶振具備高精度、低抖動、低功耗的特點，廣泛應用于機頂盒、網絡適配卡及時鐘模塊等設備。


  • 電氣參數(Electrical Specifications)


型號

Holder TypeHC-49U

頻率范圍

Frequency Range1.8432MHz to 100MHz

調整頻差

Frequency Tolerance（△F）（at25℃）±10ppm to ±30ppm

溫度頻差

Frequency Drift±10ppm to ±30ppm※(See Notes )

工作溫度范圍

Operating Temperature Range-20℃ - +70℃ / -40℃ - +85℃

儲存溫度范圍

Storage Temperature Range-40℃ - +85℃ /-55℃ - +125℃

老化

Aging（25℃）±5ppm/ year max.

靜電容

Shunt Capacitance（C0）7pF max.

激勵功率

Drive Level100μw Typical

絕緣阻抗

Insulaton Resistance（Rs）500 Megaohms Minimum at D.C100V

負載電容

Load Capacitance（CL）Suggested by customer

※Notes:±10，±20，±30ppm (-20℃ to +70℃)

±20，±30，±50ppm (-40℃ to +85℃) or depends on customer


  • 等效阻抗和振蕩模式(Equivalent Series Resistance and Mode of Operation)


Frequency  Range 頻率范圍

ESR（Ω）等效阻抗Mode 振蕩模式

1.8432MHz≤ f ＜1.999MHz

500Ωmax基頻Fundamental

2MHz≤ f ＜2.456MHz

450ΩmaxFundamental

2.457MHz≤ f ＜2.999MHz

350ΩmaxFundamental

3MHz≤ f ＜3.999MHz

90ΩmaxFundamental

4MHz≤ f ＜4.999MHz

70ΩmaxFundamental

5MHz≤ f ＜7.999MHz

60ΩmaxFundamental

8MHz≤ f ＜9.999MHz

30ΩmaxFundamental

10MHz≤ f ＜50MHz

25ΩmaxFundamental

24MHz≤ f ＜100MHz

40Ωmax三次泛音Third Overtone

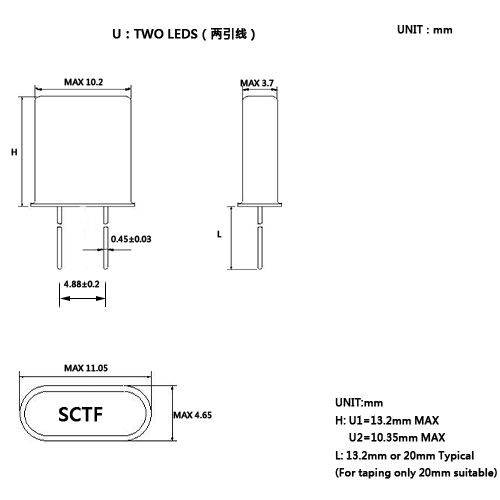

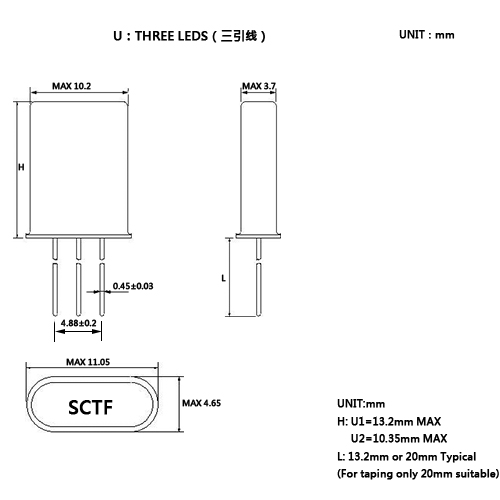

  • 外型尺寸(Mechanical Dimensions)

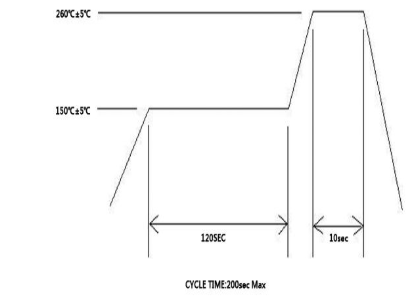

  • 回流焊條件（Reflow Condition）
