封裝規格[mm]: 5.0×3.2×1.25
頻率范圍[MHz]: 90 ~ 200
工作電壓 [Typ.]: 1.8V, 2.5V, 3.3V
工作溫度范圍: -20℃ ~ +70℃, -40℃ ~ +85℃
輸出模式: HCSL
產品特色: PLL Technology, Low Phase Jitter, Fast Delivery
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • 含三態功能
  • 緊密的對稱性(45%~55%)
  • 低相位抖動(0.5pSes max.)
  • 高穩定性

產品應用

  • 網絡和通信
  • 千兆位以太網
  • 光纖通道
  • SONET/SDH

介紹

5ZQ-HCSL是一款小型、小尺寸、高性能HCSL輸出的石英可編程振蕩器產品。在-40℃~+85℃的工作溫度范圍及1.8V/2.5V/3.3V的工作條件下頻率穩定度為±50ppm,具有0.5pS的低相位抖動。適用于以太網、光纖通道及網絡通信設備等應用場景中。

Electrical Specifications

Item

Symb.

Min.

Typ.

Max.

Unit

Notes

Frequency Range

Freq.

90.000


200.000

MHz


Standard Frequency

Freq.

100.000 ,106.250 ,125.000

148.500 ,150.000 ,155.520 156.250,200.000

MHz

Contact SCTF for frequencies not listed

Output


HCSL



Operating Temperature

T_use

-20


+70


-40


+85

-40


+105


-40


+125

Storage Temperature Range

T_stg

-55


+125


Supply Voltage

Vdd

2.5 , 3.3

V

±5% max.

Output Load

L_HCSL


50


Ω


Current Consumption

Icc



50

mA


Duty Cycle

SYM

45


55

%


Rise / Fall Time

TR / TF



1

nS

20% Vdd to 80% Level

Start-up Time

T_str



10

mS

To 90% of Final Amplitude

High output voltage

VOH

0.66



V


Low output voltage

VOL



0.15

V


Enable Voltage High (Logic 1)

VIH

0.7Vdd



V

Pin 1 Tri-state

Outputs will be enable if OE is Logic 1 or open;

Outputs will be disable if OE is Logic 0.

Enable Voltage Low (Logic 0)

VIL



0.3Vdd

V

RMS Phase Jitter

TRPJ



1.5

pSec

Period Jitter(12KHz-20MHz)

Phase Noise@156.25MHz

100 Hz


-80

dBc/Hz



1 KHz


-100

dBc/Hz



10 KHz


-120

dBc/Hz


Aging

f_age



±3

ppm

1st. Year at 25℃


Frequency Stability & Operating Temperature Range

Operating Temperature Range

Frequency Stability

±20ppm

±25ppm

±30ppm

±50ppm

-20℃ to +70℃

-40℃ to +85℃


Available    Conditional

All condition*:Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.

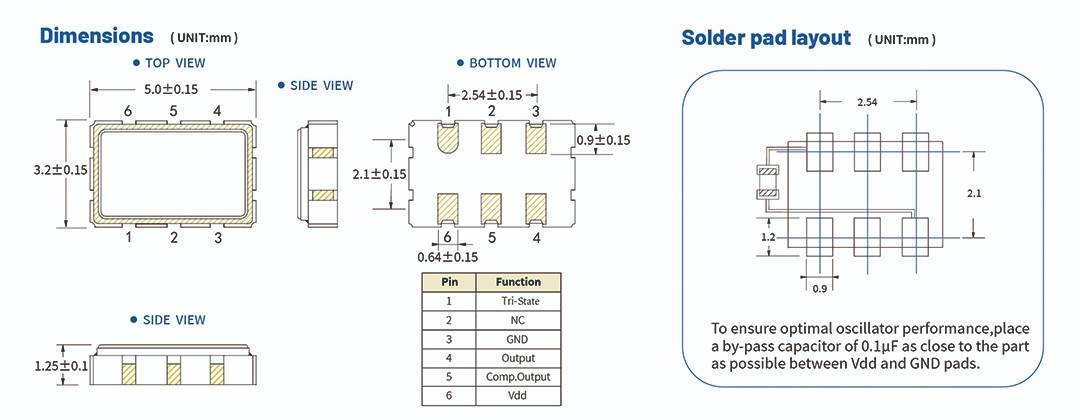

Mechanical Dimensions



Selection Guide

需求描述


選擇需要的封裝規格及產品系列   5.0×3.2mm;5ZQ Series

選擇需要的頻率    200.000MHz

選擇需要的工作電壓   3.3V

選擇需要的輸出模式  HCSL

選擇需要的頻率精度at 25℃):   ±20ppm

選擇需要的工作溫度范圍:    -40℃~+85℃

選擇需要的頻率&溫度特性  ±30ppm

您需要的產品是: 5ZQ Series 200.000MHz 3.3V HCSL ±20ppm@25℃ ±30ppm@-40~+85℃
